2026年建筑外墙用高耐候氟碳铝卷板技术应用与选材分析

杭州美森铝业结合多年金属幕墙材料研发经验，针对2026年建筑外立面耐久性与美观度并重的行业需求，系统梳理了高耐候氟碳铝卷板的核心技术指标、典型应用场景及选材注意事项，为建筑设计单位、幕墙工程公司及业主方提供客观参考。

一、高耐候氟碳涂层的技术演进

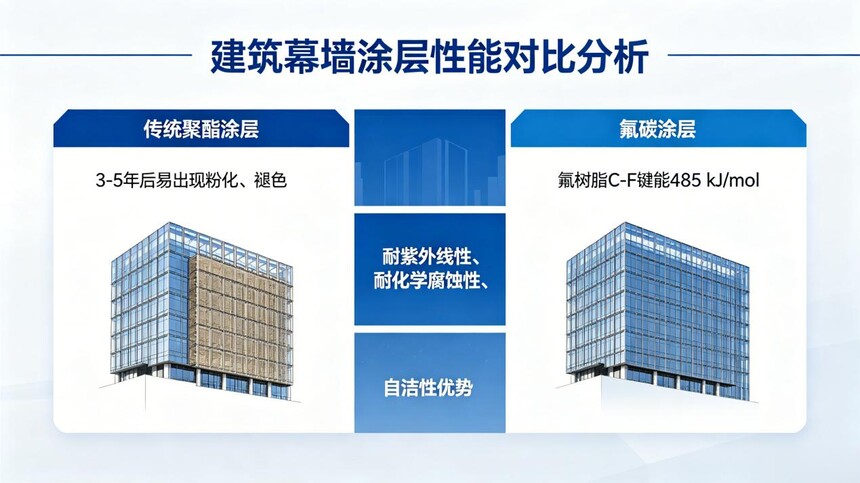

建筑外墙长期暴露于紫外线、酸雨、温差变化及大气污染物中，涂层的耐老化性能直接决定幕墙的使用寿命与视觉效果。传统聚酯涂层在3-5年后容易出现粉化、褪色现象，而氟碳涂层凭借氟树脂中C-F键的超高键能（485 kJ/mol），在耐紫外线性、耐化学腐蚀性及自洁性方面具有显著优势。

2026年主流应用的70% PVDF氟碳涂料（聚偏二氟乙烯）遵循AAMA 2605标准，其加速老化测试时长已普遍要求至4000小时以上，相当于自然环境下20-25年的保光保色性能。铝卷基材经钝化处理后与氟碳涂层形成牢固的化学键合，可有效抑制涂层剥落与基材腐蚀。

二、铝卷基材的关键性能指标

高耐候氟碳铝卷板选用3003系或3004系铝合金作为基材，该系列铝锰合金具有良好的成形性与耐腐蚀平衡。对于高层建筑或风压较大区域，5000系铝镁合金是更优选择，其屈服强度可达200MPa以上。

基材表面处理工艺同样值得关注。采用三涂三烘工艺（底漆、面漆、清漆）的氟碳铝卷板，总干膜厚度不低于45μm，其中清漆层可额外增强抗划伤性与抗沾污能力。2026年部分项目已开始要求采用自清洁氟碳涂层，利用光催化或疏水原理减少人工清洗频率。

三、典型应用场景

单元式幕墙系统：氟碳铝卷板经开平、折弯、冲孔等二次加工后，可制成幕墙板块。其色彩均匀性及批次色差控制在ΔE<1.0以内，满足大面积连续幕墙的视觉效果。

遮阳百叶与装饰线条：铝卷板质轻且强度高，适合制作外挂遮阳构件。氟碳涂层在长期日照下不易脆化，保障活动百叶的机械可靠性。

旧楼翻新装饰面：采用厚度1.0-1.5mm的氟碳铝板通过背挂系统覆盖原有外墙，施工周期短且荷载增加小。翻新项目对涂层的耐候性要求往往高于新建项目，因既有建筑外立面检修难度大、周期长。

四、选材注意事项

第一，应关注涂层体系认证，优先选用符合AAMA 2605或GB/T 23443-202X（2025年修订版）标准的材料。第二，不同区域的气候适应性差异显著，例如华南沿海需额外评估涂层的耐盐雾性能（建议≥3000小时），而西部高紫外线地区则应关注4000小时以上QUV测试数据。第三，批次色差控制能力是衡量供应商工艺稳定性的重要指标，建议在合同中约定供货批次间的色差允差范围。

此外，基材的平整度直接影响最终幕墙的反射变形视觉效果。对于高光或金属色涂层，铝板的波浪度应控制在每米0.5mm以下。

五、安装与维护要点

氟碳铝板的安装宜采用开放式或半开放式系统，利用等压雨幕原理排水排气。板块接缝处应预留温度伸缩空间，铝材线膨胀系数约为23×10⁻⁶/℃，3米长构件在50℃温差下伸缩量可达3.5mm，需通过滑移连接件释放应力。

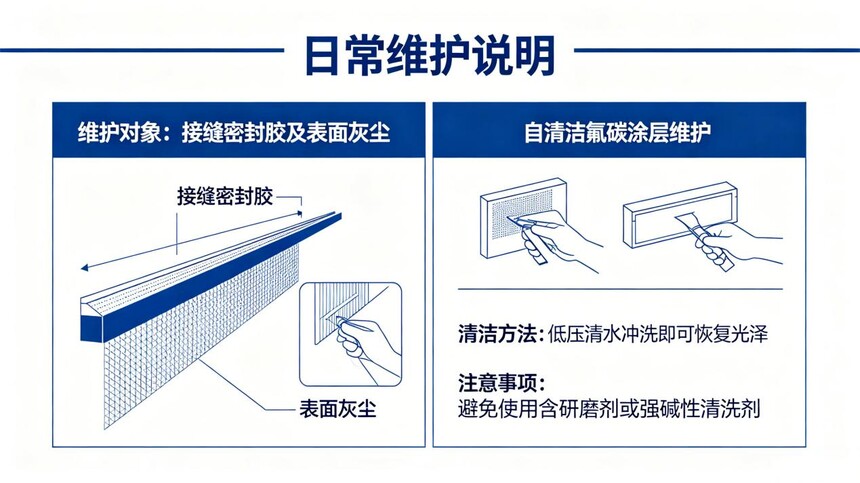

日常维护主要针对接缝密封胶及表面灰尘。自清洁氟碳涂层使用低压清水冲洗即可恢复光泽，避免使用含研磨剂或强碱性清洗剂。

常见问题解答（FAQ）

问1：高耐候氟碳涂层与普通聚酯涂层在外墙应用中寿命差异有多大？
答：普通聚酯涂层在建筑外墙环境中通常提供5-8年的质保期，实际使用中3年后可能出现明显褪色或粉化；而符合AAMA 2605标准的70% PVDF氟碳涂层，加速老化测试可对应20年以上自然使用周期，其保光率及色差值仍处于可接受范围，综合寿命可达普通聚酯涂层的3-4倍。

问2：氟碳铝卷板是否适用于沿海高盐雾腐蚀环境？
答：适用。铝基材表面经铬化或无铬钝化处理后形成的转化膜，配合较厚的氟碳面漆及清漆层（总干膜≥45μm），对氯离子侵蚀具有良好的阻隔效果。对于直接临海项目（距海岸线2公里内），建议要求供应商提供3000小时以上的中性盐雾测试报告，并可选用厚涂层方案（总膜厚≥60μm）。

问3：不同批次采购的氟碳铝卷板如何保证颜色一致性？
答：供应商应在生产时采用分光光度仪对每批次涂装后的卷材进行在线测色，并保留标准样板。采购方可在合同中明确约定批次间的色差控制要求（如CIE LAB色差公式下ΔE≤1.0）。此外，同一项目所需板材宜一次性下单生产，若需分批供应，应要求厂家按同一色浆配方及固化温度曲线执行，并提供各批次的色差检测数据供比对。

如需了解更多关于产品选型或服务细节，可访问美森铝业杭州分公司官方网站

http://www.hzms13566.com/

或致电400-1314-196进行咨询。
